智慧班牌系统--智慧实验室系列

更新时间：2018-06-07 21:39:16•点击：2653462 • 智慧实验室

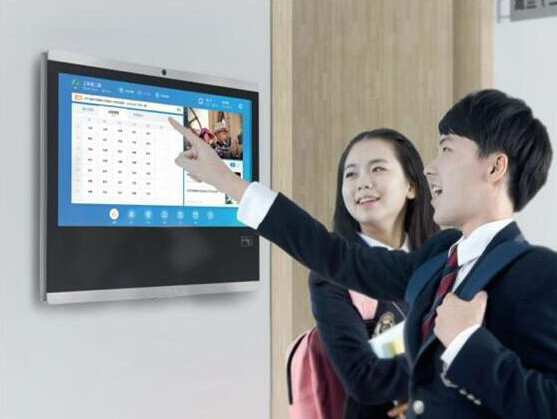

智慧班牌系统在才捷智慧实验室综合管理平台的基础上，针对实验室的信息发布需求特点，专门开发了人机交互展示系统，功能包括：实验室介绍栏目、教学实验、实验开放、公告通知、图片轮播与视频播放等功能，并可与智慧门禁系统无缝对接，刷卡后同步显示，或管理员在管理页面上互动开门。







一、产品特性

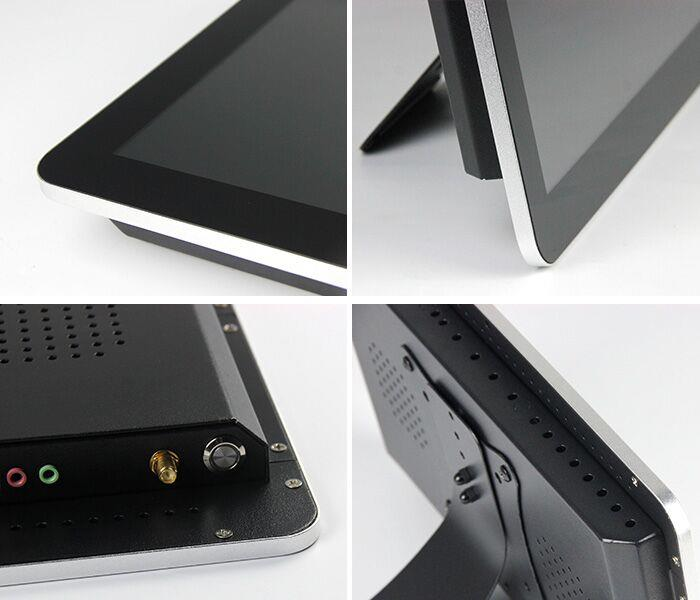

1.  结构设计： （1）纯平面结构，人体工程学设计，纤巧美观、流线造型、工艺精良；

（2）显示、触控、PC系统一体化超薄设计,仅厚30.8 mm；

2.  使用效果： （1）采用点控最新研发的投射式电容屏，完美10点触摸，支持手写及多点手势；

（2）触摸速度小于3ms，精确度好，使用简单便捷、易于维护；

（3）抗光干扰，确保操作的准确性（强光直射照常使用）；

3.  扩充性好： 配置灵活，可扩充安装客户需求的各种功能配件；

4.  安全性高： 铝合金+钣金结构，无锐利边缘，耐磨防腐烤漆工艺，整体防暴设计；

5.  性能稳定： 先进的设计理念，严格的生产工艺，产品品质稳定可靠，故障率低；

6.  安装简便： 通电一键开关机，免除现场安装调试。

二、 系统设计

触摸功能

全新投射式电容屏，10点触摸，支持多点手势；

显示

PC 全高清HDMI 信号1080P或720P

PC 视频解码

1080P或720P 全高清（Full HD）MPEG、H.264 等

结构设计

铝合金边框，钣金后壳,散热合理

系统模块

PC 、显示、触摸一体，一键开关机

三、液晶屏参数

屏类型

LED液晶屏（a-Si TFT-LCD WLED背光） A规

尺寸

13.3英寸（可选18.5寸、21.5寸）

显示区域

293.472(W) × 165.078 (H)

最佳分辨率

1920*1080P

亮度

≥ 300 cd/m2

对比度

≥ 700：1

响应时间

25 (Typ.)(Tr+Td) ms

刷新频率

60Hz

色彩总数

262 K, 72% (CIE1931)

可视角度

全视角89/89/89/89(Typ.)(CR≥10) 左/右/上/下

使用寿命

最小值：15000小时; 最大值：50000小时




四、触摸屏参数

触摸技术

投射式电容技术（电容触摸屏）

响应时间

< 5ms

触摸点数

标配10点触摸,可实现放大缩小图片等多点触摸功能

触摸有效识别

> 1.5mm

扫描频率

200Hz

扫描精度

4096*4096

通信方式

全速USB 2.0,3.0

理论点击次数

5000万次以上

工作电流/电压

180Ma/DC+5V±5%

抗光干扰

阳光、白炽灯、日光灯等强光变化时正常使用

触摸数据输出方式

坐标输出

表面硬度

化学钢化,莫氏6级防爆玻璃

操作系统兼容性

Win 7/ Win 8/Win 10/CE/Mac/Android/Linux /XP

固件

支持USB升级

驱动

免驱，即插即用

五、显示参数 (仅做为触摸显示器部分使用)

电源接口

12V

梳状滤波器

3D COMB filter（3D滤波降噪）

VGA输入(15针D-Sub)

1

高清接口输入（HDMI）

1

USB输入

1

六、电源参数

输入电源

110-240V AC 50/60Hz

输出电源

12V 4A

整机功耗

﹤48 W 安卓系统29W，X86系统41W

待机功耗

﹤ 0.5 W

七、工作环境

工作温度

0℃-38℃

工作湿度

0% - 90%

贮存温度

-40℃-85℃

贮存湿度

10% - 95%
